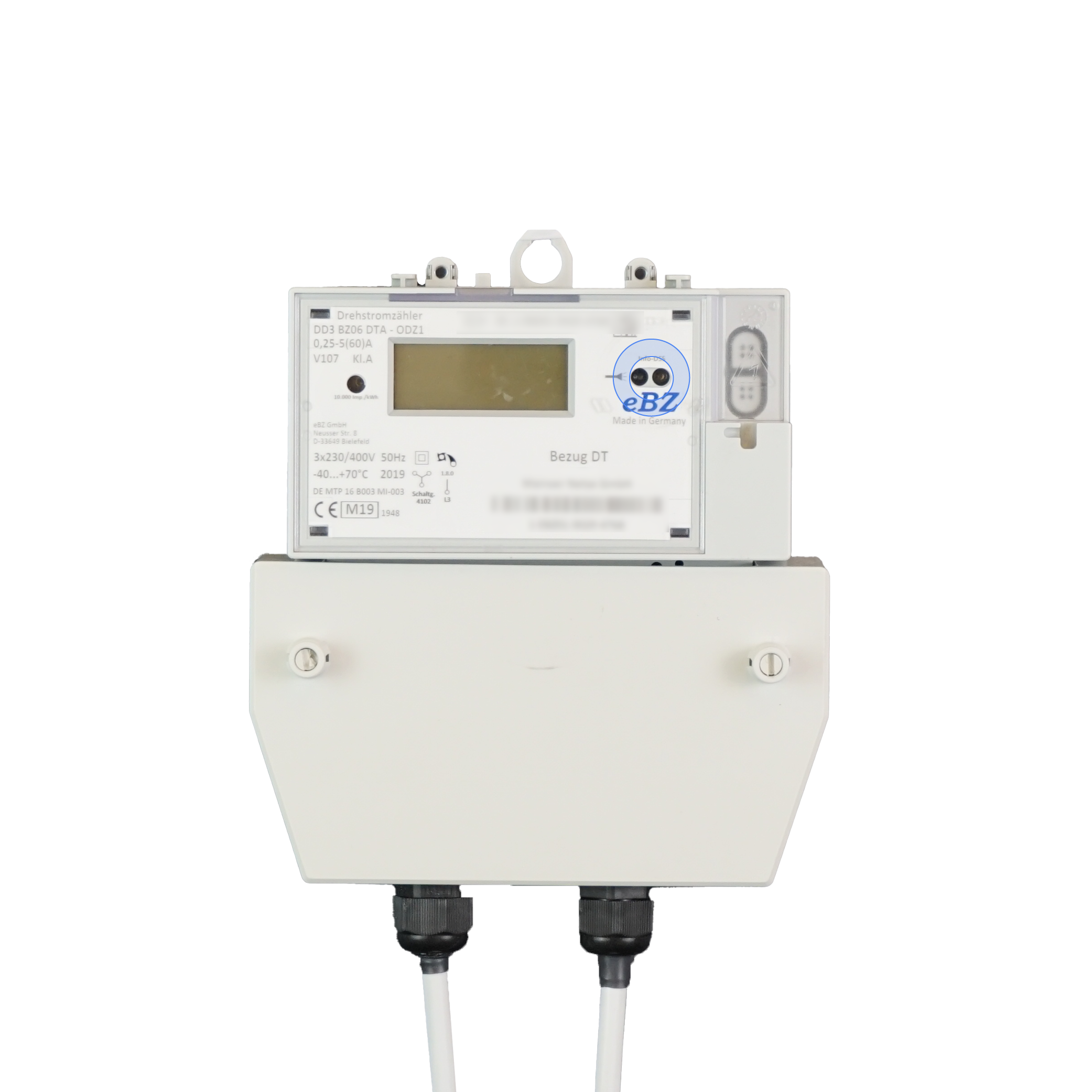

DD3 Serie
Befestigung Option 1 (keine PIN Eingabe notwendig):
- Die obere Schnittstelle wird von einem Kleber abgedeckt. Diese muss abgezogen werden.
- Eine vorherige Absprache mit dem Messstellenbetreiber ist zu empfehlen.
- Für einen besseren Halt des Core, befestige den Metallring wie abgebildet mit der Klebebandseite auf dem Zähler.
- Entferne nun den IOmeter Head (Lesekopf) von dem Core.
- Befestige den Lesekopf an das eine Ende der Verlängerung und den Core an das andere Ende.
-
Platziere den Lesekopf wie abgebildet auf deinen Stromzähler. Den Core kannst du nun z.B auch außerhalb des Stromkastens befestigen.
-
Die oberste LED leuchtet auf, sobald der Core Daten deines Stromzählers empfängt. Dadurch siehst du auch, dass der Core bzw. Head richtig platziert wurde und die Einrichtung im nächsten Schritt abgeschlossen werden kann.
Befestigung Option 2 (manuelle PIN Eingabe notwendig):
- Für einen besseren Halt des Core, befestige den Metallring wie abgebildet mit der Klebebandseite auf dem Zähler.
- Entferne nun den IOmeter Head (Lesekopf) von dem Core.
- Befestige den Lesekopf an das eine Ende der Verlängerung und den Core an das andere Ende.
-
Platziere den Lesekopf wie abgebildet auf deinem Stromzähler. Den Core kannst du nun z.B. auch außerhalb des Stromkastens befestigen.
-
Die oberste LED leuchtet auf, sobald der Core Daten deines Stromzählers empfängt. Dadurch siehst du auch, dass er richtig platziert wurde und die Einrichtung im nächsten Schritt abgeschlossen werden kann.
